Problemas con la tarjeta T-Con en los televisores: Guía de soluciones para tu televisor

La tarjeta T-Con es una etapa crucial en los televisores LCD, pero también una de las más propensas a fallar. En este artículo, se abordarán los problemas más comunes que pueden surgir en esta tarjeta y cómo identificarlos. Además, se explicará cómo realizar reparaciones en la tarjeta T-Con, desde comprobar los contactos y voltajes hasta reemplazar componentes defectuosos.

También se mencionarán las soluciones ofrecidas por Electrónica Nuñez y un video en Pinterest que trata sobre fallos en la tarjeta T-Con en televisores Samsung LED.

¿Qué es la tarjeta T-Con y cuál es su función en un televisor LCD?

La tarjeta T-Con, también conocida como tarjeta de control del temporizador, es una de las etapas esenciales en los televisores LCD. Su principal función es procesar y controlar la señal de video que se envía desde la tarjeta principal hacia el panel LCD de la pantalla.

Esta tarjeta actúa como intermediaria entre la tarjeta principal y el panel LCD, siendo responsable de interpretar y traducir la señal de video para presentarla en la pantalla con la calidad y resolución adecuadas.

La tarjeta T-Con también se encarga de sincronizar y ajustar la señal para eliminar posibles distorsiones o problemas en la imagen, permitiendo así visualizar contenido claro y nítido en el televisor.

Además de procesar la señal de video, la tarjeta T-Con también regula y controla la retroiluminación de la pantalla LCD, asegurando un brillo uniforme y adecuado en todo momento.

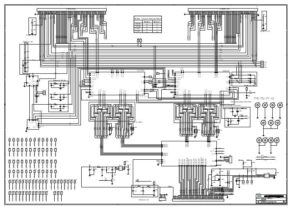

Diagrama Tarjeta T-Con Televisor

Problemas comunes en la tarjeta T-Con y cómo identificarlos

La tarjeta T-Con es una etapa fundamental en los televisores LCD, pero a menudo puede presentar fallos que afectan la calidad de la imagen en la pantalla. A continuación, se describen dos problemas comunes que pueden ocurrir en la tarjeta y cómo identificarlos correctamente.

Líneas verticales u horizontales en la imagen

Uno de los problemas más frecuentes en la tarjeta T-Con es la aparición de líneas verticales u horizontales en la imagen. Estas líneas pueden interrumpir la visualización y afectar la experiencia de ver televisión. Para identificar este problema, es importante realizar una revisión cuidadosa de la pantalla y detectar si aparecen líneas visibles en la imagen.

Cómo identificar el origen del problema

  • Verifica que las líneas solo aparezcan en la pantalla del televisor y no sean causadas por la fuente de señal externa, como un decodificador o reproductor de DVD.
  • Comprueba si las líneas aparecen en todas las entradas y canales del televisor. Si solo se observan en una entrada o canal específico, es probable que la falla esté relacionada con la señal de entrada.
  • Si las líneas son visibles en todas las entradas y canales, es probable que la tarjeta T-Con sea la culpable del problema.

Imagen oscura en un lado o en la mitad de la pantalla

Otro problema común que puede ocurrir en la tarjeta T-Con es una imagen oscura en un lado o en la mitad de la pantalla. Esto puede resultar en una visualización desequilibrada y afectar la experiencia de ver contenido en el televisor. Para identificar este problema, es necesario realizar una inspección cuidadosa de la pantalla.

Cómo identificar el origen del problema

  • Observa si la imagen oscura se encuentra en un lado específico de la pantalla o si abarca la mitad de la misma.
  • Verifica si el problema persiste en todas las entradas y canales del televisor.
  • Si la imagen oscura está presente en todas las entradas y canales, es probable que la tarjeta T-Con sea la responsable del problema.

Problemas Tarjeta T-Con Televisión

Cómo reparar la tarjeta T-Con en televisores LCD

La tarjeta T-Con es una de las partes fundamentales de un televisor LCD y puede presentar fallos que afectan la calidad de la imagen. A continuación, te explicamos los pasos para repararla y solucionar los problemas relacionados.

Comprobación de los contactos del cable LVDS y la tarjeta T-Con

En primer lugar, es importante verificar los contactos del cable LVDS, que conecta la tarjeta T-Con con el panel LCD de la pantalla. Asegúrate de que los contactos estén limpios y en buen estado. Si detectas algún daño o corrosión, considera reemplazar el cable.

Luego, inspecciona los contactos de la tarjeta T-Con. Asegúrate de que estén correctamente conectados y no presenten daños visibles. Si encuentras algún contacto fuera de lugar o con señales de deterioro, es recomendable realizar los ajustes necesarios o cambiar la tarjeta T-Con.

Verificación de los voltajes de alimentación de la tarjeta

Para garantizar un funcionamiento adecuado de la tarjeta T-Con, es necesario verificar los voltajes de alimentación. Utiliza un multímetro para medir la tensión de los diferentes puntos de conexión en la tarjeta.

Comprueba que los voltajes sean los correctos según las especificaciones del fabricante. Si encuentras alguna desviación significativa o ausencia de voltaje en algún punto, podría indicar un problema en la fuente de alimentación o en la propia tarjeta.

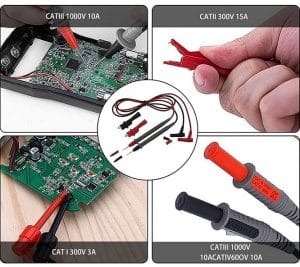

Multímetro Digital Tarjeta de Comunicaciones

Reemplazo de componentes defectuosos con una estación de soldadura adecuada

Si identificas componentes defectuosos en la tarjeta T-Con, es necesario reemplazarlos adecuadamente. Para realizar esta tarea, es recomendable utilizar una estación de soldadura adecuada que te permita trabajar de manera precisa y segura.

Realiza una inspección minuciosa de los componentes, como resistencias, condensadores o chips, y reemplaza aquellos que estén dañados o presenten fallos. Asegúrate de utilizar componentes de reemplazo compatibles y de soldarlos correctamente para evitar futuros problemas.

Recuerda que, al manipular la T-Con, es importante hacerlo con cuidado y siguiendo todas las medidas de seguridad necesarias. Si no te sientes cómodo realizando estas reparaciones por ti mismo, es recomendable buscar la ayuda de un técnico especializado.
