Como Cambiar Pantalla Portátil

01/11/2022
Reparación Portátiles, Servicio Técnico

Instrucciones para poder cambiar la Pantalla Portátil

Para poder sustituir la pantalla portátil siga las siguientes instrucciones. Las cuales le ayudarán a cambiar la pantalla de su ordenador portátil. El proceso debería durar aproximadamente 20 minutos más o menos (según su destreza y complejidad de su equipo). Necesitará lo siguiente:

• Destornillador estrella de punta fina.
• Espátula pequeña o otro objeto fino, puntiagudo.

Paso 1: Precaución, tomar medidas de seguridad, No quitar Film Protector

• Retirar la batería de su ordenador portátil y desconectar la fuente de alimentación para evitar posibles cortocircuitos que dañen su nueva pantalla portátil o la placa base.

• Comprobar la compatibilidad de la pantalla recibida. NUNCA retirar la Película Protectora antes de comprobar la compatibilidad y el funcionamiento de la pantalla.

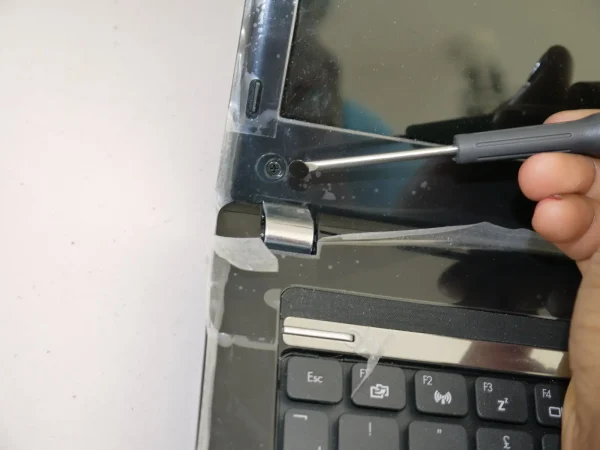

Paso 2: Quitar los protectores de los tornillos

• Abrir el ordenador portátil y localizar las cubiertas pequeñas circulares de goma o plástico en la carcasa frontal que rodea la pantalla del portátil. Los protectores del tornillo pueden ser de formas diferentes y pueden estar localizadas en la carcasa frontal de plástico o en los lados.

• Usar una espátula pequeña u otro objeto fino o puntiagudo para poder quitar cada una de las cubiertas de tornillo del frente de la carcasa (Bezel). Quitar todas las cubiertas de tornillos de los lados, si existe alguno.

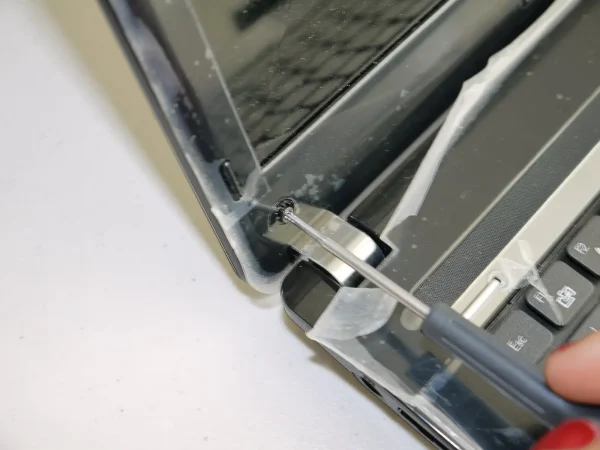

Paso 3: Quitar los Tornillos de la Carcasa Frontal

• Con un destornillador de estrella quitar todos los tornillos y guardarlos en un lugar seguro. Si su portátil en particular tiene tornillos en el lado de la carcasa frontal de plástico del LCD, quitarlos también. Es necesario para Cambiar Pantalla Portátil.

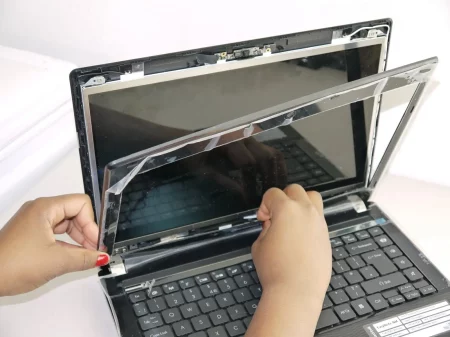

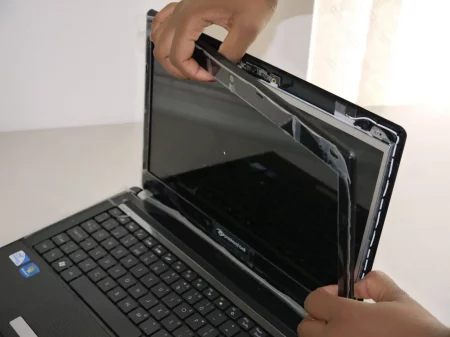

Paso 4: Quitar la Carcasa Frontal de Plástico (Bezel)

• Comenzar por un lado de la carcasa, introducir los dedos entre la pantalla y la carcasa frontal de plástico. Suele desprenderse fácilmente. Si no fuera así, mover con cuidado la carcasa hacia atrás y adelante hasta que se vaya soltando. Revisar con cuidado por si se hubiera olvidado quitar algún tornillo. Repita el procedimiento en los otros lados de la carcasa.

• Después de quitar toda la carcasa delantera. Notará que la pantalla del portátil se sostiene por un soporte metálico a ambos lados del la pantalla, estas son las bisagras. La pantalla esta unida a estas bisagras mediante por lo menos dos tornillos. En la parte baja de la pantalla portátil, esta el inverter que proporciona la luz a la pantalla del portátil en los modelos LCD, ya que en los modelos LED el inverter esta integrado en la misma pantalla.

• Si tiene problemas para cambiar pantalla portátil, contacte con nosotros y le ofreceremos el servicio de reparación.

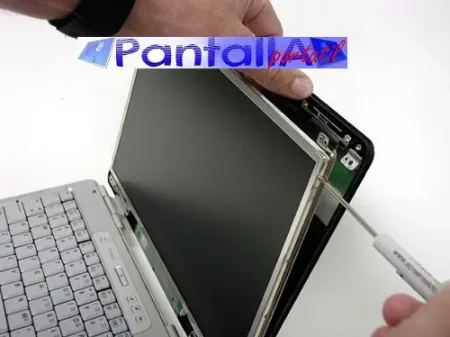

Paso 5: Retirar los Tornillos de las Bisagras

• Inclinar la pantalla con sus bisagras hacia delante de la carcasa de la pantalla trasera, de manera que se pueda acceder a los tornillos que sujetan la pantalla a los soportes metálicos.

• Usar un destornillador, quitar todos los tornillos que sujetan la pantalla portátil a las bisagras laterales.

• Una vez que quitados todos los tornillos laterales, inclinar la pantalla sobre el teclado, como si se fuera a cerrar el portátil, pero dejando atrás la carcasa trasera.

Nota: En algunos modelos es necesario que el cable de video sea desconectado antes de apoyar la pantalla sobre el teclado.

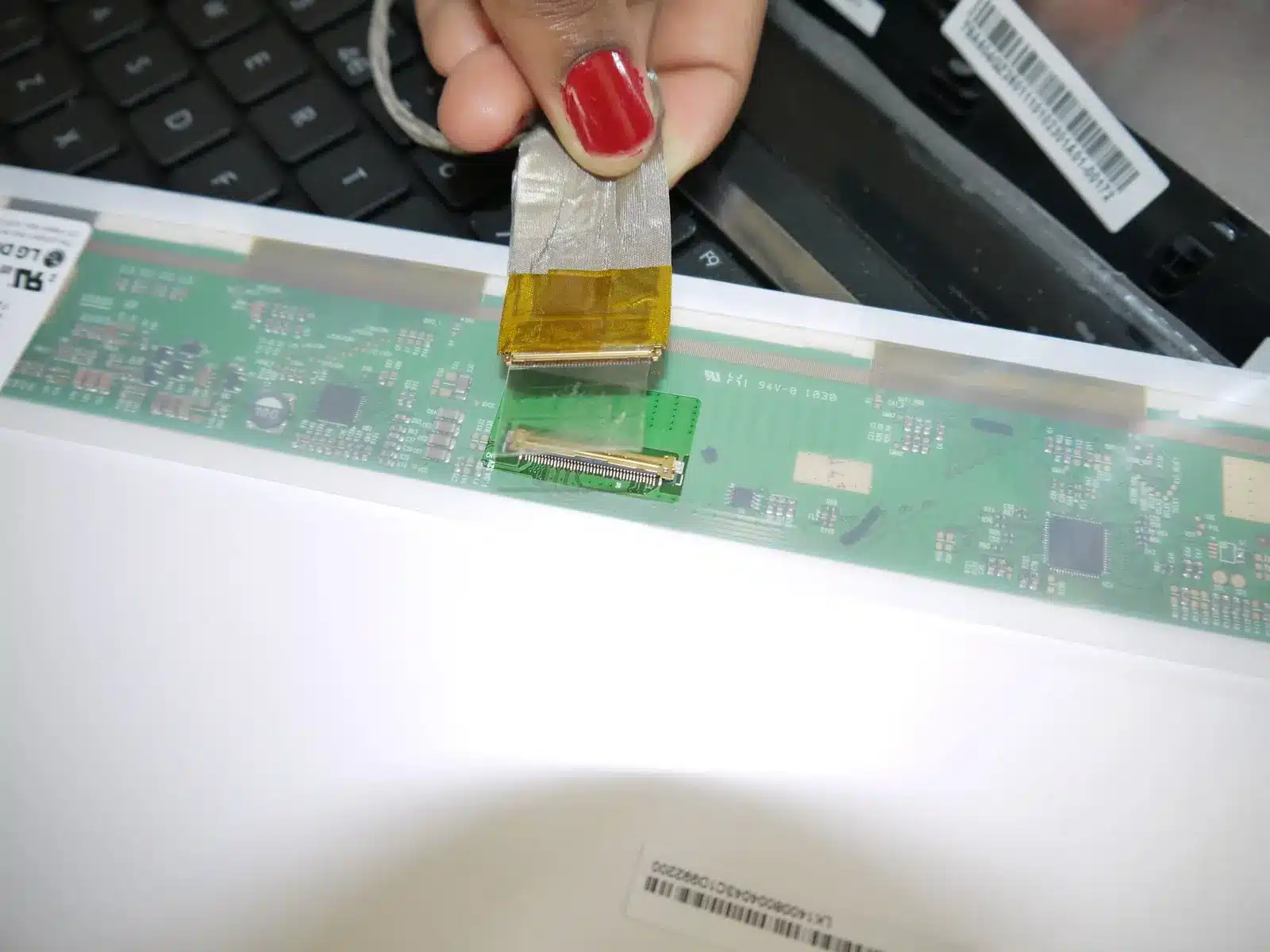

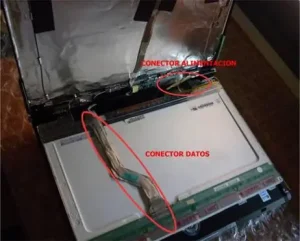

Paso 6: Quitar el Cable de Video

• Desconectar el cable plano de video. Tener muchísimo cuidado de no dañarlo.

Nota: Algunos portátiles Dell o Sony tendrán ganchos a ambos lados del conector de cable de vídeo. Apretar los ganchos para desenchufar el cable de vídeo.

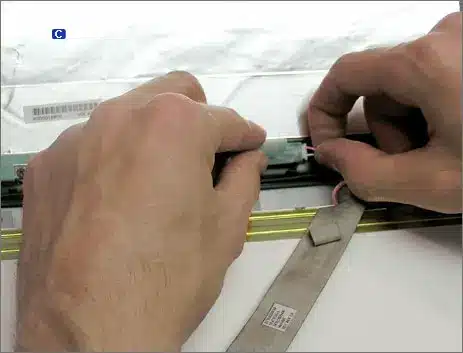

Paso 7: Desconectar el cable del Inverter

• Si la pantalla portátil es LCD, retirar el enchufe blanco del inverter. Si no puede porque el inverter no esta accesible, puede tener que destornillarlo.

Nota: La mayor parte de Pantallas tienen solo un enchufe para el inverter, pero hay algunas pantallas de portátil que tienen dos enchufes para el inverter. Además las pantallas LED no tienen conector para el inversor ya que lo llevan integrado.

Paso 8: Instalar la Nueva Pantalla para su portátil

• Una vez quitada la pantalla antigua de su ordenador portátil, deberá seguir las instrucciones en orden inverso para Cambiar Pantalla Portátil y completar la reparación. El film protector hay que quitarlo solamente una vez comprobado que la pantalla funciona correctamente y justo antes de volver a colocar el marco de plástico delantero o carcasa frontal.
